船用曲轴锻件无损探伤执行标准与落地管控

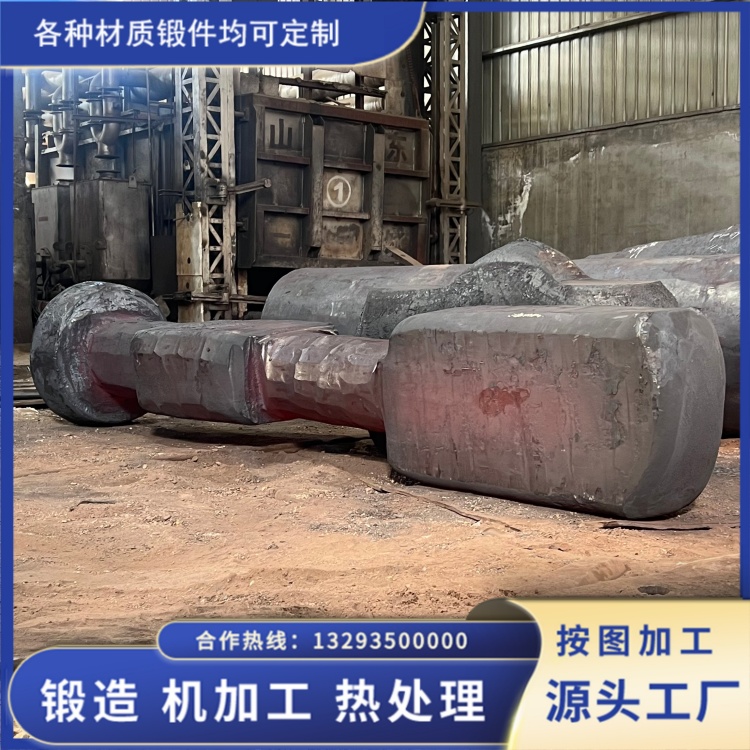

船舶主机曲轴锻件是整船动力核心部件，航行中长期承受交变扭转、弯曲复合载荷，内部夹渣、疏松、表面微裂纹都会埋下重大安全隐患。山西永鑫生重工常年配套各类散货船、集装箱船、工程船曲轴锻件，所有探伤检测严格对标 CCS W-18、W-19 船级社规范、CB/T 4313 与 GB/T 6402 国家标准，全程务实落地检测工序，不简化流程、不放宽验收门槛，以标准化探伤守住曲轴内在质量底线。

公司统一规定探伤检测节点，毛坯粗加工阶段仅做简易外观筛查，完整探伤工序安排在调质热处理、精加工完工后开展，成品曲轴执行 100% 全覆盖检测，核心分为超声波内部探伤 UT、荧光磁粉表面探伤 MT 两类；不锈钢、双相钢材质曲轴增加渗透 PT 探伤，覆盖油孔、狭小台阶等磁粉盲区。所有探伤操作人员均持有无损检测 Ⅱ 级及以上资质，检测设备每日开工前用标准试块校准，校准记录、设备参数全部存档，方便船检随时核查。

超声波探伤用于排查曲轴内部缩孔、内裂纹、晶粒疏松、非金属夹杂等埋藏缺陷，设备选用数字式超声检测仪，搭配 2.5MHz、5MHz 标准探头，依靠 CSK-IA 试块标定灵敏度，稳定检出 φ2mm 平底孔当量缺陷。检测范围完整覆盖主轴颈、曲柄销、曲柄臂、应力集中过渡圆角，采用网格往复扫查方式，探头移动速度控制在 150mm/s 以内，相邻扫查区域重叠 15% 以上，杜绝圆角、轴颈根部等易漏检区域。验收严格执行 Ⅰ 级锻件标准，曲轴高应力圆角关键区域不允许出现超过 1.4mm 当量缺陷；曲柄臂次要区域单个缺陷当量不大于 2mm，相邻缺陷间距需大于 20mm，连续条状缺陷反射波直接判定不合格。检出轻微点状夹杂仅允许有限打磨修复，修复完成后二次复探确认缺陷完全消除，打磨尺寸、深度同步记录，修复超限直接隔离报废。

荧光磁粉探伤针对表面、近表面微裂纹、锻造折叠、加工划痕，采用湿法荧光体系，黑光灯辐照度稳定在 1000μW/cm² 以上，同步施加纵向、周向复合磁化，保证不同走向缺陷全部显现。生产中将曲轴划分为两级管控区域，轴颈圆角高应力区为一级管控，不允许任何裂纹类磁痕；轴颈工作面单个点状磁痕长度不超 2mm，累计显示总长控制在 5mm 以内；曲柄臂非受力区域单个缺陷显示不超过 5mm，所有线性裂纹显示一律拒收。检测结束统一做退磁处理，避免残留磁性吸附金属碎屑影响后续装配。

公司建立探伤复核追溯机制，单根曲轴全部检测波形、缺陷位置、检测人员、检测时间完整归档留存，每 20 根成品曲轴随机抽取 1 根复检，重点复查圆角等高风险区域，规避人为操作疏漏。区别于部分厂家抽样检测模式，永鑫生坚持船用曲轴逐件全探伤，所有验收限值、检测流程均可通过 CCS 驻厂验船师现场复核，不依靠夸大宣传，依靠标准化探伤闭环管控，从源头降低曲轴锻件交付后航行使用故障风险，稳定为船舶行业提供合规可靠的曲轴锻件产品。
